氨水是一種深受貧下中農歡迎的化肥，目前不少化肥廠銷售氨水時用磅秤稱重，計量速度慢且不準確，不能適應工農戶企生產發展的需要，臨沂無線電廠遵照毛主席“自力更生,艱苦奮斗”，“破除迷信,解放思憊”的教導，在推廣電子技術應用的群眾運動中作出了成績，試制成功JSAL-1型數字式氨水流量計。目前已在廣饒化肥廠、墾利化肥廠試用，達到預期效果，計量準確、迅速,大大提高了工效。

一、技術性能

數字式氨水流量計是由渦輪流量變送器及電子計數器二部分組成。根據氨水的流速和后續計數器的要求，進行了專門設計。

其主要技術性能:

渦輪變送器的口徑：30mm

*小允許流速：0.7公斤/秒

*大允許流速：3公斤/秒

渦輪變送器精度：在允許流速范圍內誤差小于0.5%

電子計數器精度：0.2%

整機誤差：小于0.7%

誤差修正每檔調整值：±0.2%

誤差修正范圍：±1（共11）

對氨水濃度要求：18%

二、試驗情況

（一）測試電子計數器計數準確性。

數字式氨水流量計，由渦輪變送器及電子計數器兩部分組成。渦輪變送器將氨水累計流量變成相應的脈沖信號，送至電子計數器累計換算，以公斤數顯示。電子計數器能否準確地測量脈沖數，關系到流量計的準確性，為此我們*先對電子計數器進行測試。

測試方法：以降壓的交流電為信號輸入電子計數器，用周波積算器測出輸入的周波數。結果當誤差修正擋放于“0”擋時，恰好每輸入169個周波在儀器上顯示1公斤，對其它各擋亦進行了測試，證明電子計數器工作正常，計數準確穩定。

（二）測試磁頭工作情況。

將磁頭接入電子計數器，以鐵片做一具有六個葉片的渦輪模型，將其固定于繞線機上，轉動繞線機，讓葉片掠過磁頭，給電子計數器輸入信號，同時從繞線機上測知渦輪轉數，當誤差修正擋放于“0”擋時，平均渦輪每轉28 1/6(即169個葉片)時，儀器顯示1Kg，說明磁頭工作正常。

（三）整臺儀器計量準確性測定：

在上述兩項測試基礎上，我們將儀器安裝于氨水銷售現場，測試其實際計量準確性。

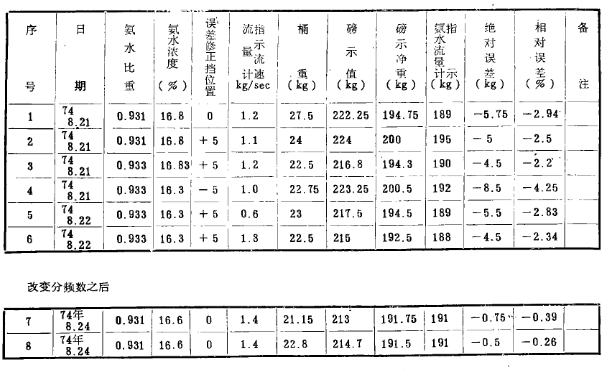

測試方法：將氨水通過流量計計量后，放入氨水桶，用磅秤稱其重量，以磅秤示數為標準，求氨水流量計之誤差。現將幾次典型實測數據列表于后：

分析上表前六次試驗結果，我們認為：

1.流量計指示偏低，組誤差穩定。

2.流速變化(自0.6Kg/Sec～1.8Kg/Sec)對測量誤差影響不大.

3.雖然由于氨水濃度偏低，(低于18%)使比重增大，會使流量計指示比磅秤指示偏低，但由于這一因素引起的誤差不超過0.3%。

4.根據*一、*二兩項測試結果，所引起的誤差不會是磁頭及電子計數器所致。這就可以斷定，誤差引起主要是渦輪變送器中每流過l公斤氨水掠過磁頭的渦輪葉片數整定偏高所致。

經以上分析，我們決定改變電子計數器上分頻誤差修正部分中的分頻數以矯正誤差。從上表實測結果可以看出，當誤差修正擋放于“﹢5”擋時，平均誤差為-2.4%左右，而“﹢5”擋每一公斤氨水所對應的脈沖數為502個，減去2.4%應為490個，因而我們將該部分電路中的位置“1”反饋加于*五位雙穩，使1公斤氨水的脈沖數減去10個，同時誤差修正擋，放于“0”擋，經這樣一改每一公斤氨水流量便相當于491個脈沖數。改動后，誤差減少到允許范圍內，具體數據見表中7、8兩項。以后我們又進行了幾次校對，誤差一般在0.5%以內，完全符合要求。

三、使用過程中遇到的問題及處理方法

在使用過程中協我們遇到了以下幾個問題：

1.使用幾天后我們發現流量計不指示了。經檢查是渦輪被臟物堵塞所致。為解決這一問題，我們在渦輪變送器前加裝一個過濾裝置，使這一問題得到解決。但加裝過濾器后，阻力增大，流速降低，裝車速度減慢，這一問題至今還沒有得到很好的解決。

2.儀器使用過程中，控制定量灌輸的中間繼電器：“L”，觸點燒毀過一次，控制電磁閥的交流接觸器銜鐵吸合后粘住，斷電后釋放不了，使電磁閥無法關閉出現一次，均已修好。

3.在使用過程中，有時電磁閥已經關閉，氨水確已不再流出，但儀器中流速表仍有不規則的從“O”向右擺動，同時數字顯示繼續遞增。當時我們懷疑由于干擾引起，但電磁閥電源卡斷仍有此現象，后來干脆將磁頭從變送器卸下來放到儀器附近，還有此現象，但將磁頭輸入信號卡斷，則現象消失，因而毛病懷疑出現前置放大器中。這一現象一出現，計量數顯著偏高，誤差超過允許范圍。由于該現象發生較晚，又不經常出現，所以至今還沒有找出真正原因。

四、對該儀器的意見

1.該儀器計量準確，能以清晰的數字式形，連續指示氨水的灌輸量，同時能自動切開閥門，進行定量灌輸，使用方便，自安裝使用以來，很愛氨水銷售人員及廣大貧下中農的歡迎。試驗工作也得到他們的大力支持與積*協助。我們認為為數字式氨水流量計是很值得推廣的一種氨水銷售儀器。

2.該儀器原設計一臺電子計數器可控制三根管子我們認為這是不合理的。因為用一根管子裝一輛四噸卡車需要40多分鐘，而在這個時間內其它管子不能停著不用，因此一臺儀器應該也只能控制一根管子。

3.我廠氨水罐現有三條管子銷售氨水，隨著生產的發展將來還需要增加一根管子。因此我們準備將同樣的四臺儀器合裝為一臺用四套顯示與控制機構，分別顯示與控制四條管道的流量，在結構L采用積木式，用插件連接，能方便地將其中一套與整機脫離，以便于維修與檢修，在元件上是否可以采用或部分采用固體電路，以縮小體積減輕重量。
