酸水流量計,堿溶液濃磷酸稀硫酸防腐電磁計量表

酸水流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-LDE
  • 測量范圍:0.028~205258m3/h
  • 精度等級:0.5級、1.0級
  • 公稱通徑:DN10~DN2200
  • 適用介質:污水、導電液體
  • 工作壓力:1.6~6.3MPa
  • 工作溫度:-20~+200℃
  • 供電方式:220V 24V 鋰電池
  • 訂貨號:VFLPRUXEG327

酸水流量計產品種類及適用范圍

電磁流量計由電磁流量傳感器和電磁流量轉換器兩大部分組成,主要分為兩大類:一體型和分離型。

電磁流量計是基于法拉*電磁感應定律原理的流量儀表,用于測量封閉管道中導電液體和漿液的體積流量。它廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水、造紙、醫藥、食品等工農業部門的生產過程的流量測量和控制。

酸水流量計產品分類圖


酸水流量計的優點
主要體現在以下幾個方面:
⑴壓力損失相對較小。電磁流量計的傳感器結構簡單,測量管內沒有可動部件,也沒有任何阻礙流體流動的節流部件,當流體通過流量計時不會引起任何附加的壓力損失,流量計的阻力僅是同一長度管道的沿程阻力,是流量計中運行能耗*低的流量儀表之一。
⑵可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。電磁流量計的測量通道是一段無阻流檢測件的光滑直管,因不易阻塞適用于測量含有固體顆?;蚶w維的液固二相流體,如紙漿、煤水漿、礦漿、泥漿和污水等;電磁流量計易于選擇與流體接觸件的材料品種,可應用于腐蝕性流體。
⑶電磁流量計所測得的體積流量,實際上不受流體密度、粘度、溫度、壓力和電導率(只要在該儀表的要求的臨界值以上)變化明顯的影響,因此,電磁流量計經水標定后,可以用來測量其它導電性液體的流量。
⑷量程范圍寬。量程比通常為20:1~100:1,甚至更大。此外電磁流量計的輸出只與被測介質的平均流速成正比,而與軸對稱分布下的流動狀態(層流或紊流)無關。
⑸口徑范圍寬,從幾個毫米一直到幾米。
⑹電磁流量計無機械慣性,反應靈敏,可以測量瞬時脈動流量,也可測量正反兩個方向的流量。
酸水流量計產品圖


酸水流量計測量原理
1)概述
依據:
據法拉*電磁感應定律,測量管道內的流動的導電液體(等效于許多連續的導電薄圓盤)做垂直于磁場的運動,產生感應電動勢,電勢大小與流量相關。
磁場:
恒定磁場:適于測量時不易產生*化現象的非電解液;
交變磁場:工業用的大部分形式(可減小*化現象)。
根據法拉*電磁感應定律,當一導體在磁場中運動切割磁力線時,在導體的兩端即產生感生電勢E,其方向由右手定則確定,其大小與磁場的磁感應強度B,導體在磁場內的長度L及導體的運動速度u成正比,如果B,L,u三者互相垂直,則E = BLu
2)測量模型
感應電勢的方向由右手定則確定,大小由下式決定:
酸水流量計工作原理圖


酸水流量計產品特點

1.獨立性強,測量不受液體密度、粘度、溫度壓力和電導率等物理量變化的影響。

2.結構簡單,故障率低,測量管內無活動及阻流部件,不堵塞、無壓損。

3.適用范圍廣,量程比寬,適合導電液體,含有纖維、固體顆粒和懸浮物的液體。

4.安裝要求低,直管段要求低(前 5D 后 2D)。

5.工作穩定可靠,采用低頻方波勵磁,功耗小,零點穩定。

6.輸出信號多樣性,可輸出與流速成正比例的線性模擬信號、數字信號及報警信號。

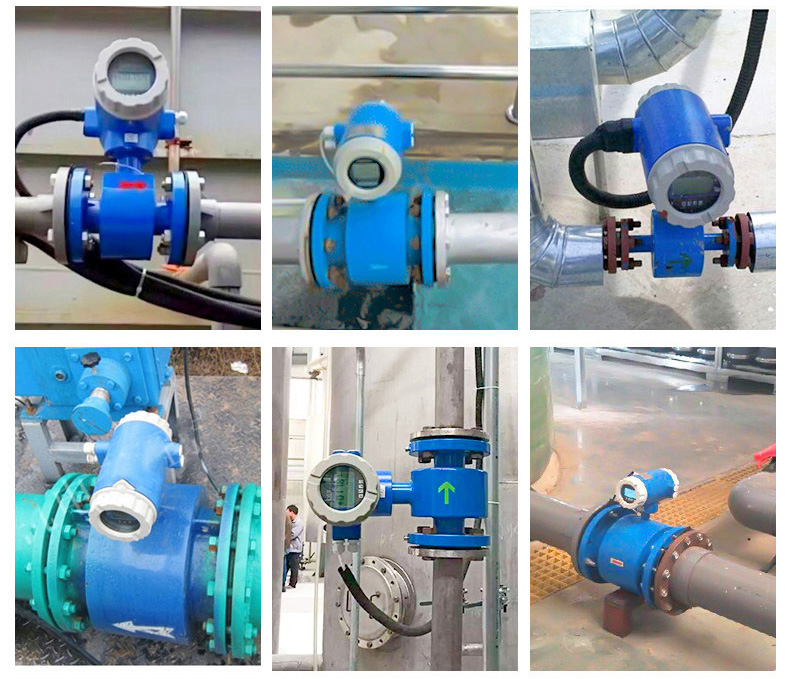

酸水流量計現場安裝使用圖


酸水流量計執行標準及技術參數

1 產品執行標準

產品性能符合電磁流量計行業標準 JB/T9248-2008 及 JJG1033-2007 要求。

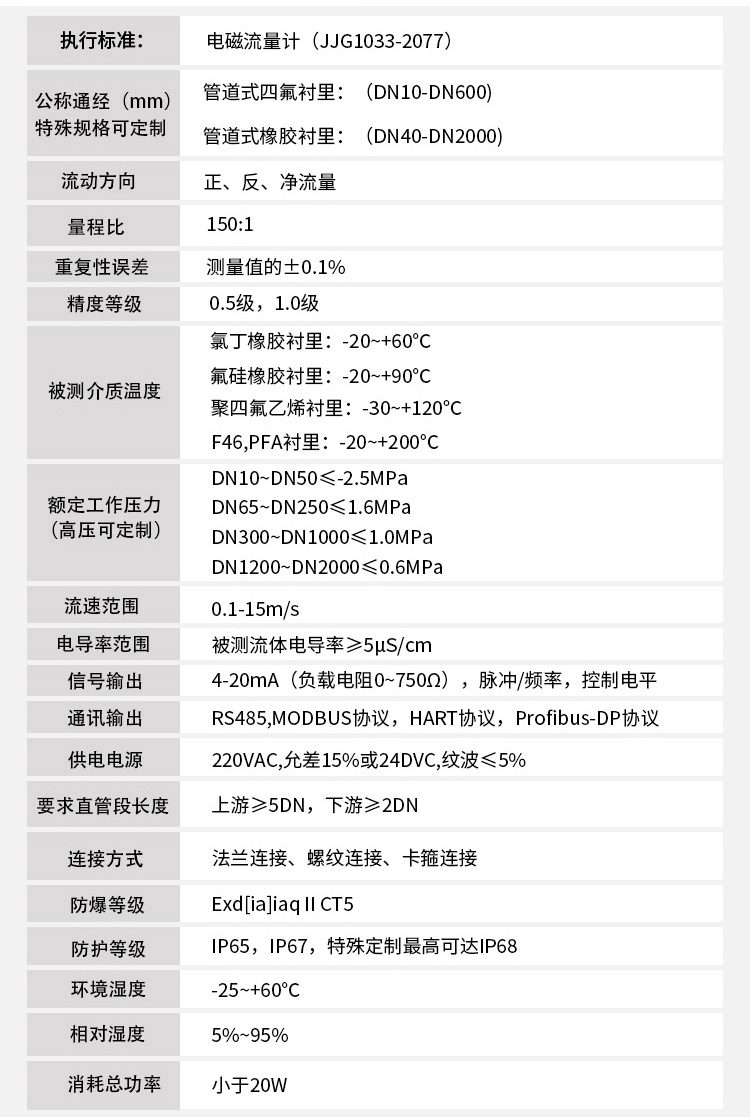

2 主要技術指標

酸水流量計技術參數對照表


酸水流量計儀表選型

儀表的選型是儀表應用中非常重要的工作,據有關資料統計,儀表在實際應用中有 2/3 的故障是儀表的錯誤選型和錯誤安裝造成的,請特別注意。具體注意事項如下:

1.被測流體名稱和其化學性能。

2.*大流量、*小流量和常用流量。推薦:常用流量應選擇在 1~3m/s 流速段內,如果不符,請用戶調整所選儀表的口徑規格。

3.*高工作壓力。

4.*高工作溫度、*低工作溫度。

5.被測流體必須具備一定的導電性,導電率≥5μs/cm。

6.*大流量和*小流量必須符合表 2-1 的數據。

7.實際*高工作壓力必須小于流量計的額定工作壓力(見傳感器銘*)。

8.*高工作溫度和*低工作溫度必須符合流量計規定的溫度要求(見傳感器銘*)。

9.確定是否有負壓情況存在。

10.電*和襯里材料的選擇應滿足流體介質的化學性能。

酸水流量計規格選型表

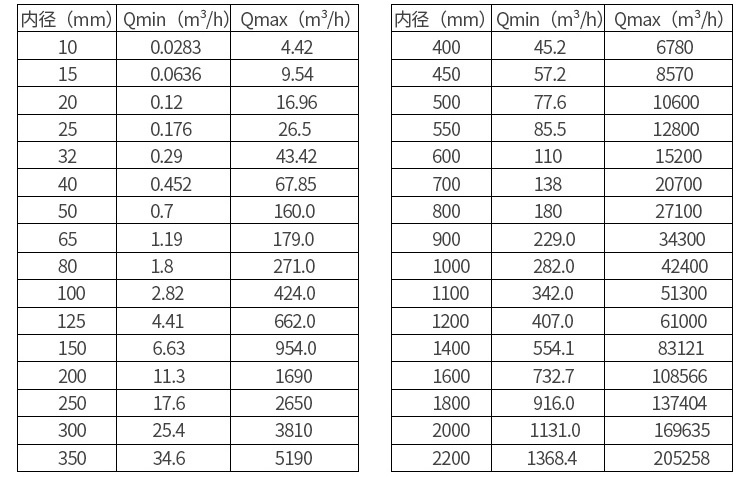

酸水流量計公稱通徑與流量范圍

酸水流量計口徑流量范圍表

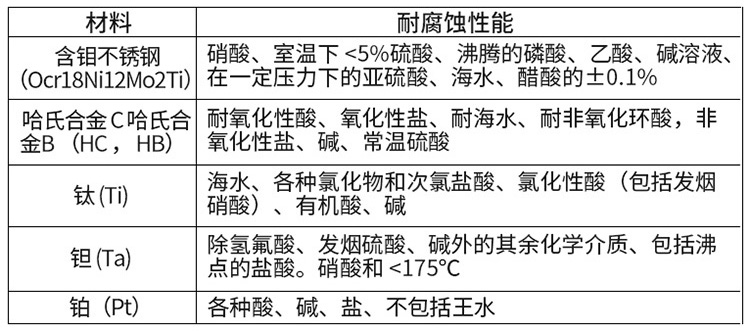

酸水流量計電*材料的選擇

酸水流量計電*材料選型表


酸水流量計襯里材料的選擇

酸水流量計襯里材料選型表


酸水流量計選用及安裝要求
被測流體必須是導電液體。不能測氣體、蒸汽、石油制品、甘油、酒精及純凈水等;
量程的選擇:常用流量*好超過滿量程的50%。常用流速為2~4m/s*合適;
壓力的選擇:使用壓力必須低于電磁流量計額定工作壓力,一般不超過16×105Pa;
溫度的選擇。被測介質溫度不能超過村里材料的容許使用溫度,一般≤200°C。

酸水流量計安裝注意事項
推薦垂直安裝,且被測流體是自下而上流動。也可水平安裝,但要使兩電*在同一水平面上,要保證測量導管都充滿液體。
流量計的外殼、屏蔽線、測量導管都要接地。要求單獨設置接地點,不要連接在電機或上、下管道上。(因信號較弱,滿量程時只有幾毫伏,且流量很小時,只有幾微伏,外界稍有干擾就會影響測量精度。)
安裝地點要遠離一切磁源。(如大功率電機、變壓器等)
流量計前必須有10D左右的直管段,以消除各種局部阻力對流線分布對稱性的影響。
酸水流量計正確安裝方式圖

酸水流量計安裝注意事項

使用電磁流量計時要注意
⑴不能用來測量氣體、蒸汽以及含有大量氣體的液體。
⑵不能用來測量電導率很低的液體介質,如對石油制品或有機溶劑等介質。
⑶普通工業用電磁流量計由于測量管內襯材料和電氣絕緣材料的限制,不能用于測量高溫介質;如未經特殊處理,也不能用于低溫介質的測量,以防止測量管外結露(結霜)破壞絕緣。
