濃水流量表

發布時間:2020-11-09 13:56:24??點擊次數:1783次

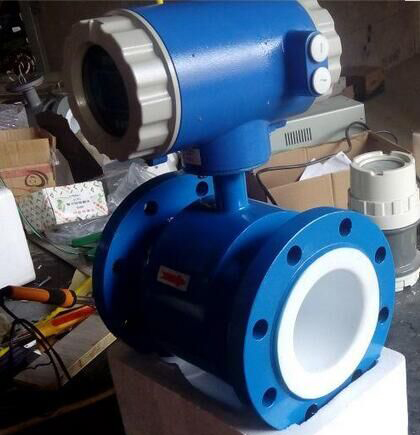

濃水流量表產品概述

電磁流量計按激磁方式分類:直流勵磁;交流勵磁;低頻方波勵磁,要產生一個均勻恒定的磁場,就需要選擇一種合適的勵磁方式。如按勵磁電流方式劃分,有直流勵磁、交流(工頻或其他頻率)勵磁、低頻矩形波勵磁和雙頻矩形波勵磁。
1.直流勵磁電磁流量計:直流勵磁方式用直流電或采用永久磁鐵產生一個恒定的均勻磁場。這種直流勵磁變送器的*大優點是受交流電磁場干擾影響很小,因而可以忽略液體中的自感現象的影響。但是使用直流磁場易使通過測量管道的電解質液體被*化,即電解質在電場中被電解,產生正負離子,在電場力的作用下,負離子跑向正*,正離子跑向負*,這將導致正負電*分別被相反*性的離子所包圍,嚴重影響儀表的正常工作。所以,直流勵磁一般只用于測量非電解質液體。
2.交流勵磁電磁流量計:工業上使用的電磁流量計,大都采用工頻(50Hz)電源交流勵磁方式產生交變磁場,避免了直流勵磁電*表面的*化干擾。但是用交流勵磁會帶來一系列的電磁干擾問題(例如正交干擾、同相干擾、零點漂移等)。現在交流勵磁正在被低頻方波勵磁所代替。
3.低頻方波勵磁電磁流量計:低頻方波勵磁波形有二值(正-負)和三值(正-零-負-零)兩種,其頻率通常為工頻的1/2~1/32。低頻方波勵磁能避免交流磁場的正交電磁干擾,消除由分布電容引起的工頻干擾,抑制交流磁場在管壁和流體內部引起的電渦流,排除直流勵磁的*化現象。


濃水流量表技術參數:
公稱通徑系列 DN(mm)
管道式四氟襯里:10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600
管道式橡膠襯里:40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.
流動方向:正、反凈流量。量程比:150:1.重復性誤差:測量值的±0.1%
精確等級:0.5級、1.0級(管道式)
被測介質溫度:普通橡膠襯里:-20?+60℃
高溫橡膠襯里:-20?+90℃
聚四氟乙烯襯里:-30?+100℃
高溫型四氟襯里:-30?+180℃。
額定工作壓力:管道式:DN6?DN80≤1.6Mpa,DN100?DN250≤1.0Mpa,DN300?DN1200≤0.6Mpa.
流量測量范圍:流量測量范圍對應流速范圍是0.1?15m/s
電導率范圍:被測流體電導率≥5us/cm(一體式),大多數以水為成分的介質,其電導率在 200?800μs/cm范圍內,均可選用電磁流量計來測量其流量。
電流輸出:0?10mA時,負載電阻為 0?1.5kΩ;4?20mA時,負載電阻為 0?750kΩ
數字頻率輸出:輸出頻率上限可在 1?5000Hz 內設定帶光電隔離的晶體管集電*開路雙向輸出。外接電源≤35V 導通時集電**大電流為 250mA.
供電電源:85?265V,45?63Hz.
直管段長度:管道式:上游≥5DN,下游≥2DN.
連接方式:流量計與配管之間均采用法蘭連接,法蘭連接尺寸應符合 GB11988的規定。
防爆標志:mdIIBT4.
環境溫度:-25?60℃
相對濕度:5%?95%
消耗總功率:小于20瓦。

濃水流量表優勢及獨特賣點:
1.傳感器*重要的部件-線圈作*優化的設計,并通過*嚴格的實流試驗,切實保證產品的測量精度
2.信號電*作徹底的靜電屏蔽處理,保證小信號不會受線圈的干擾,保證低流速的測量精度
3.線圈與外界作隔離處理,保證線圈長期的絕緣強度,也就保證傳感器的長期測量精度
4.傳感器所有的焊接工藝都采用氬弧焊工藝,雖然成本較高,但能保證焊接的可靠性(焊接是傳感器的*主要的生產工藝),特別是安裝線圈后的*后一道焊接工序,用氬弧焊工藝能保證已安裝的線圈不被損傷
5.采用接地電*結構,形成一個平衡電*平面,保證整個測量平均速度的過程都被限制在平衡電*平面之內進行,能很好的消除電氣噪聲干擾,提供精確的測量結果
6.采用定制的雙層屏蔽電纜
7.可編程頻率低頻矩形波勵磁,提高了流量測量的穩定性,功率損耗低
8.特殊介質測量(如漿液)采用高頻勵磁,消除雜波干擾
9.采用16位嵌入式微處理器,運算速度快,精度高
10.全數字處理,抗干擾能力強,測量可靠,精度高
11.超低EMI開關電源,適用電源電壓變化范圍大,抗EMC性能好
12.用單塊電路板完成所有功能設計,采用SMD器件和表面帖裝SMT)技術,電路可靠性高
13.高清晰度背光中文LCD顯示,顯示累積流量、瞬時流量、流速、流量百分比等
14.菜單操作,使用方便,操作簡單,易學易懂
15.雙向測量系統,內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量
16.具有自檢與自診斷功能,并在屏幕上顯示
17.獨特的防雷設計
電磁流量計解剖圖:


濃水流量表選用及安裝要求
被測流體必須是導電液體。不能測氣體、蒸汽、石油制品、甘油、酒精及純凈水等;
量程的選擇:常用流量*好超過滿量程的50%。常用流速為2~4m/s*合適;
壓力的選擇:使用壓力必須低于電磁流量計額定工作壓力,一般不超過16×105Pa;
溫度的選擇。被測介質溫度不能超過村里材料的容許使用溫度,一般≤200°C。

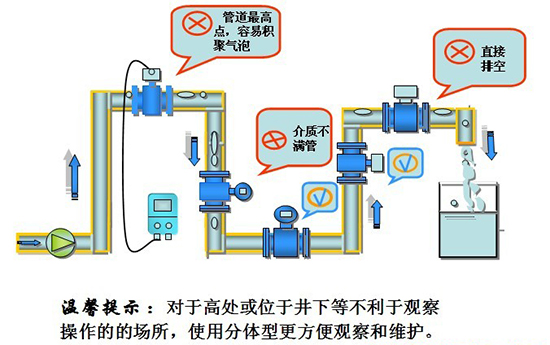

濃水流量表安裝注意事項
推薦垂直安裝,且被測流體是自下而上流動。也可水平安裝,但要使兩電*在同一水平面上,要保證測量導管都充滿液體。
流量計的外殼、屏蔽線、測量導管都要接地。要求單獨設置接地點,不要連接在電機或上、下管道上。(因信號較弱,滿量程時只有幾毫伏,且流量很小時,只有幾微伏,外界稍有干擾就會影響測量精度。)
安裝地點要遠離一切磁源。(如大功率電機、變壓器等)
流量計前必須有10D左右的直管段,以消除各種局部阻力對流線分布對稱性的影響。

使用電磁流量計時要注意
⑴不能用來測量氣體、蒸汽以及含有大量氣體的液體。
⑵不能用來測量電導率很低的液體介質,如對石油制品或有機溶劑等介質。
⑶普通工業用電磁流量計由于測量管內襯材料和電氣絕緣材料的限制,不能用于測量高溫介質;如未經特殊處理,也不能用于低溫介質的測量,以防止測量管外結露(結霜)破壞絕緣。

濃水流量表的優點
主要體現在以下幾個方面:
⑴壓力損失相對較小。電磁流量計的傳感器結構簡單,測量管內沒有可動部件,也沒有任何阻礙流體流動的節流部件,當流體通過流量計時不會引起任何附加的壓力損失,流量計的阻力僅是同一長度管道的沿程阻力,是流量計中運行能耗*低的流量儀表之一。
⑵可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。電磁流量計的測量通道是一段無阻流檢測件的光滑直管,因不易阻塞適用于測量含有固體顆粒或纖維的液固二相流體,如紙漿、煤水漿、礦漿、泥漿和污水等;電磁流量計易于選擇與流體接觸件的材料品種,可應用于腐蝕性流體。
⑶電磁流量計所測得的體積流量,實際上不受流體密度、粘度、溫度、壓力和電導率(只要在該儀表的要求的臨界值以上)變化明顯的影響,因此,電磁流量計經水標定后,可以用來測量其它導電性液體的流量。
⑷量程范圍寬。量程比通常為20:1~100:1,甚至更大。此外電磁流量計的輸出只與被測介質的平均流速成正比,而與軸對稱分布下的流動狀態(層流或紊流)無關。
⑸口徑范圍寬,從幾個毫米一直到幾米。
⑹電磁流量計無機械慣性,反應靈敏,可以測量瞬時脈動流量,也可測量正反兩個方向的流量。

濃水流量表測量原理
1)概述
依據:
據法拉*電磁感應定律,測量管道內的流動的導電液體(等效于許多連續的導電薄圓盤)做垂直于磁場的運動,產生感應電動勢,電勢大小與流量相關。
磁場:
恒定磁場:適于測量時不易產生*化現象的非電解液;
交變磁場:工業用的大部分形式(可減小*化現象)。
根據法拉*電磁感應定律,當一導體在磁場中運動切割磁力線時,在導體的兩端即產生感生電勢E,其方向由右手定則確定,其大小與磁場的磁感應強度B,導體在磁場內的長度L及導體的運動速度u成正比,如果B,L,u三者互相垂直,則E = BLu
2)測量模型
感應電勢的方向由右手定則確定,大小由下式?jīng)Q定:
