夾持式電磁流量計如何安裝
發布時間：2021-08-18 02:51:28??點擊次數：1324次
夾持式電磁流量計的安裝要求
安裝場所的選擇
為了使夾持式電磁流量計工作穩定可靠，在選擇安裝地點時應注意以下幾方面的要求：
1. 盡量避開鐵磁性物體及具有強電磁場的設備(大電機、大變壓器等)，以免磁場影響傳感器的工作磁場和流量信號。
2. 應盡量安裝在干燥通風之處，避免日曬雨淋，環境溫度應在-20～＋60℃，相對濕度小于85%。
3. 流量計周圍應有充裕的空間，便于安裝和維護。
1、安裝建議

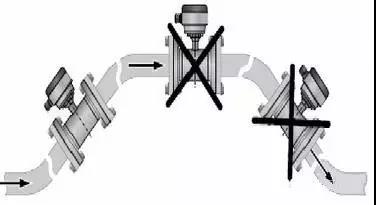

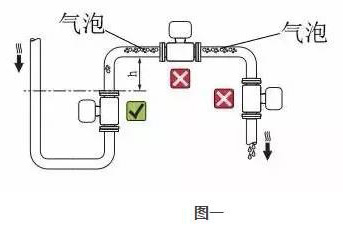

避免在管道*高點，易集聚氣泡
2、水平和垂直安裝
傳感器可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電*的影響，電*軸向保持水平為好。在水平管道上安裝時，兩個測量電*不應在管道的正上方和正下方。垂直安裝時，流體應自下而上流動。

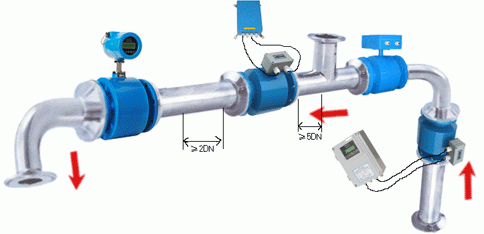

入口直管段管道應大于5D，出口直管段管道應大于2D。有具體安裝要求的應根據夾持式電磁流量計說明書進行安裝。 插入式進口直管段應≥ 20 D ， 出口直管段≥7D(D為傳感器公稱口徑）。
水平管道安裝
垂直管道安裝
3、出口為放空時的安裝
當出口為放空狀態時，傳感器不應安裝在管道放空之處，應安裝在較低處。傳感器安裝在管道下方處時，應保證傳感器內被液體充滿，不能出現空管狀態。
4、串聯安裝和平行安裝
如果有幾個傳感器需要按順序串聯在同一管道上，每個傳感器之間的距離至少應為2個傳感器的長度。
如果兩個以上的傳感器彼此并行安裝，傳感器的距離必須大于1m。
5、彎管、閥門和泵之間的安裝

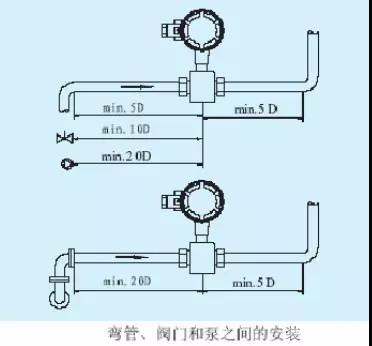

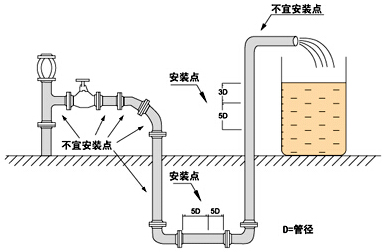

為保證測量的穩定性，應在傳感器的前后設置直管段，其長度由下圖給出。如做不到則應采用穩流器或減小測量點的截面積。
為避免負壓，傳感器不能安裝在泵的進水口，而應安裝在泵的出水口。
6、安裝加旁通管道
在安裝流量計的管道應該有可切斷管道內介質的閥門，方便日常維修、維護。工藝不容許流量中斷時。可在安裝流量計的管道上加旁通管道。
7、按標定方向安裝
流量計傳感器有明確的流量標示時，應按標定方向安裝。
8、進線口，線纜及穿線管
流量計進線口，線纜及穿線管應有向下的彎曲，并在*低處開口，以免進水，造成短路。
9、焊接法蘭
流量計安裝時，應先將法蘭焊接好，再安裝流量計，不能直接帶流量計傳感器直接焊接法蘭，以免焊渣將內襯燒壞。
10、轉換器和傳感器之間距離
轉換器和傳感器之間的信號線不能大于50m，且信號線必須用鍍鋅管套穿。
11、傳感器的接地措施
傳感器產生的流量信號非常小，在滿量程時也只有幾個毫伏，所以傳感器接地應良好。夾持式電磁流量計的接地要求有兩個方面：
從夾持式電磁流量計的工作原理和流量感應信號電流的回路來分析,傳感器和轉換器的接地端必須與被測介質同電位。
接地，以大地為零電位，減少外界干擾。
一般情況下,工藝管道都是金屬管，本身都是接地的,這點要求很容易滿足。但是在外界電磁場干擾較大的情況下,夾持式電磁流量計應另行設置接地裝置，接地線采用截面大于5mm2的多股銅線,傳感器的接地線絕不能接在電機或其它設備的公共地線上,以避免漏電流的影響。接地電阻應小于10Ω。

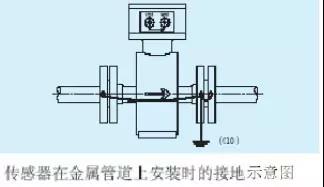

傳感器在金屬管道上安裝(金屬管道內壁沒有絕緣涂層)，按下圖接地。

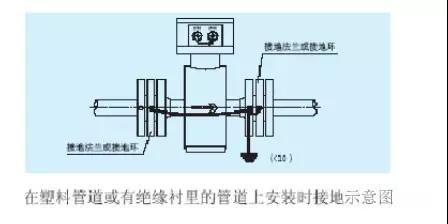

傳感器在塑料管道上或在有絕緣襯里的管道上安裝,傳感器的兩端應安裝接地環、或接地法蘭、或帶有接地電*的短管,按下圖接地。
使管內流動的被測介質與大地短路,具有零電位，否則，夾持式電磁流量計無法正常工作。
